产品系列
产品简介:

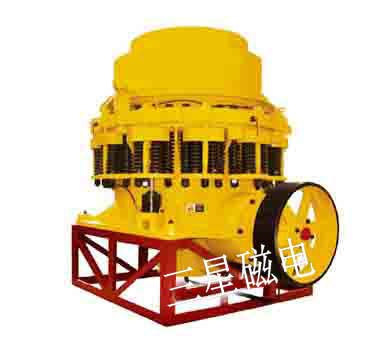

ZYS系列圆锥破碎机是在消化吸收了各国具有80年代国际**的各类型圆锥破碎机的基础上研制而成的。它与传统的圆锥破碎机的结构在设计上显然不同,并集中了迄今为止已知各类型圆锥破碎机的主要优点。适用于细破碎和超细破碎坚硬的岩石、矿石、矿渣、耐火材料等。圆锥破碎机可广泛应用于冶金工业、建筑工业、筑路工业、化学工业及磷酸盐工业,适用于破碎坚硬与中硬矿石及岩石,如:铁矿石、铜矿石、石灰石、石英、花岗岩、玄武岩、辉绿岩等。破碎腔型式由矿石用途决定:标准型适用于中碎,中型适用于细碎,短头型适用于超细碎。
工作原理:
该机工作时,电机通过液力耦合器、小圆锥齿轮驱动偏心套底部的大圆锥齿轮,使偏心套旋转,致使锥体作旋摆动而破碎物料。破碎机的主轴是不动的,只是支掸球面瓦,承受破碎力。由于破碎机主轴不动而偏心套传递破碎力,故该结构可承受较大破碎力,对细碎和超细破碎非常适应,因为超细破碎的破碎力是非常大的。预计其产品粒度(对于超细碎型衬板)开路时一5m二可达50^80%(视物料性质而有所差异)。该破碎机适用于金属矿山选矿厂第三段破碎,或第四段破碎;适用于建材或非金属矿山及土木工程。特别是土木工程所需的天然砂供应不足的地区。
特点
1、增大偏心距,提高处理能力;
2、加快速度,增大功率,提高破碎细度;
3、升高动锥旋摆中心,优化腔型设计;
4、衬板加厚,延长寿命;
5、液压马达取代液压推杆装置,排矿口精确连续调节,10分钟拆出定锥总成;
6、产量和粉矿含量高;
7、关键部件采用高强度材质,适当增加重量,可靠性更好。
工作特点
1、动锥连续转动,物料的破碎过程和卸料过程沿工作表面交替连续进行,生产率高。
2、物料夹在两锥体之间,受到挤压、弯曲和剪切作用,破碎较容易,动力消耗较低。
3、产品料度较均匀,呈立方体形状,动锥工作表面的磨损也较均匀。
4、结构简介,圆锥破碎机其结构主要有机架、水平轴、动锥体、平衡轮、偏心套、上破碎壁(固定锥)、下破碎壁(动锥)、液力耦合器、润滑系统、液压系统、控制系统等几部分组成.
5、动锥和定锥都是正置,动锥摆动时,在破碎腔出料口附近,动锥与定锥之间有一段间隙相等的平行带,使成品料度均匀。进料口尺寸不大,能够处理的都是经过初次破碎的物料。
6、本系列圆锥破碎机采用干油或者水两种密封方式,使灰尘杂质无法进人机体内,从而保证了润清油的清洁,延长了滑动轴承、推力球轴承的使用寿命,使得机器运转可靠。
技术参数:
